屏蔽層接地通常選用兩種方法來處理：屏蔽層單端接地和屏蔽層雙端接地，那為什么屏蔽電纜的屏蔽層為什么不能重復接地呢？下面廣東起聯電纜給我們講講這其中的原因。

　　1、屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

　　單端接地便是利用電勢電位差達到消除電磁干擾的目的。這種接地方法合適長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。

　　2、雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均銜接接地。

　　在屏蔽層雙端接地情況下，金屬屏蔽層不會發生感應電壓，但金屬屏蔽層受干擾磁通影響將發生屏蔽環流通過，如果地址A和地址B的電勢不相等，將構成很大的電勢環流，環流會對信號發生抵消衰減作用。

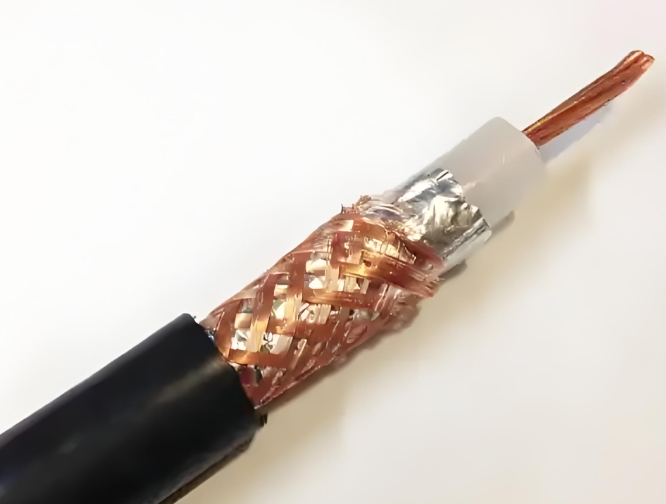

　　屏蔽電纜的屏蔽層為什么不能重復接地？

　　體系接地有浮地、直接接地和電容接地三種方法。

　　對PLC操控體系而言，它屬高速低電平操控設備，應選用直接接地方法。因?yàn)樾盘?hào)電纜分布電容和輸入設備濾波等的影響，設備之間的信號交換頻率一般都低于1MHz，所以PLC操控體系接地線選用一點接地和串聯一點接地方法。

　　集中安置的PLC體系適于并聯一點接地方法，各設備的柜體中心接地址以單獨的接地線引向接地極。如果設備距離較大，應選用串聯一點接地方法，用一根大截面銅母線(或絕緣電纜)銜接各設備的柜體中心接地址，然后將接地母線直接銜接接地極。

　　信號源接地時，屏蔽層應在信號側接地；不接地時，應在PLC側接地；信號線中心有接頭時，屏蔽層應牢固銜接并進行絕緣處理，一定要避免多點接地。多個測點信號的屏蔽雙絞線與多芯對絞總屏蔽電纜銜接時，各屏蔽層應相互銜接好，并經絕緣處理，挑選恰當?shù)慕拥靥巻吸c(diǎn)接地。
